Rumus Produktivitas Wheel Loader: Cara Hitung Siklus V-Shape

Mengoptimalkan ritase wheel loader menuntut pemahaman mendalam mengenai pola manuver V-shape, kapasitas nyata bucket, dan efisiensi pengisian ke dump truck.

Aktivitas pemuatan material gembur di area penumpukan (stockpile), instalasi pengolahan batuan (crushing plant), maupun dermaga pemuatan batu bara sangat bergantung pada kelincahan armada wheel loader. Berbeda dengan excavator yang bertumpu pada landasan diam dan hanya mengandalkan perputaran badan alat, wheel loader harus berpindah tempat secara fisik menggunakan roda karet untuk menjemput dan menumpahkan muatan.

Gerakan perpindahan fisik ini membuat parameter waktu edar wheel loader sangat sensitif terhadap keterampilan pengemudi dan pemilihan lintasan kerja. Pola pemuatan yang paling umum diterapkan adalah metode pendorongan dan pemutaran berbentuk huruf V (V-shape loading) atau pemuatan melintang (cross loading) guna memperpendek jarak jelajah roda.

Ketidaktepatan dalam menyelaraskan kapasitas bucket loader dengan volume bak penampung dump truck sering kali memicu hambatan operasional yang serius. Jika siklus pemuatan terlalu lama, antrean truk akan mengular dan membakar solar secara percuma; sebaliknya, jika perencanaan kapasitas terlampau dipaksakan, risiko kelebihan beban dan kerusakan ban loader akan meningkat secara drastis.

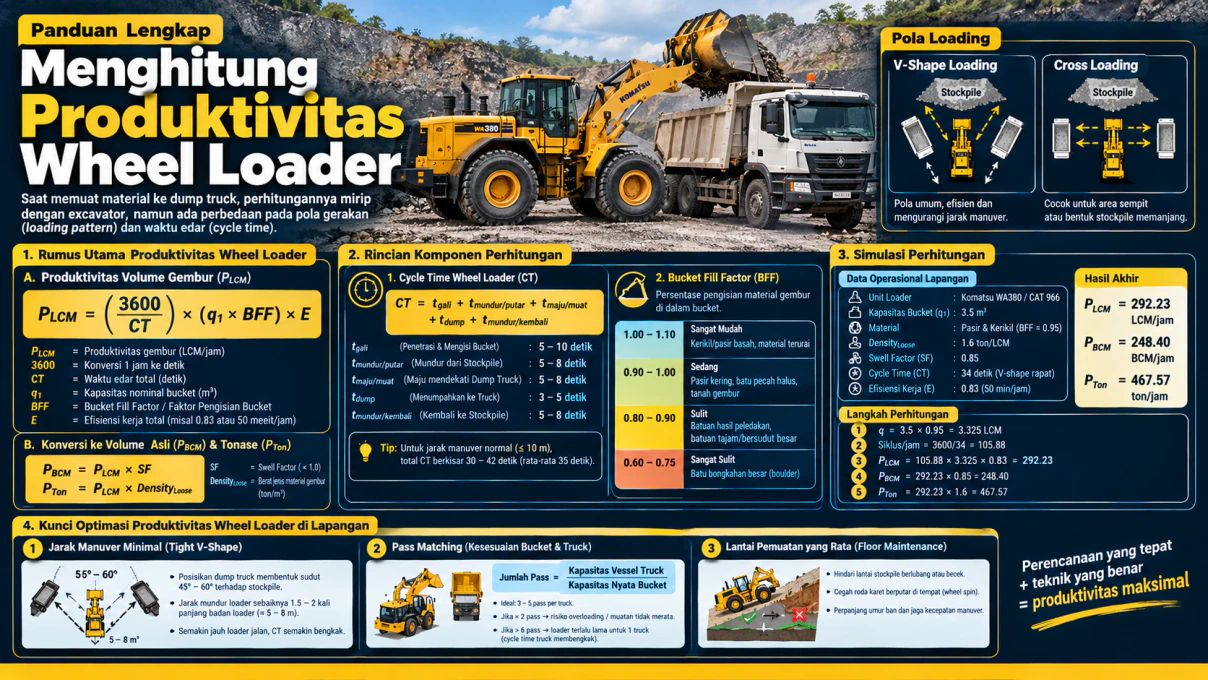

Wheel loader sedang memuat material pasir dan kerikil ke bak dump truck — Ketepatan pola manuver V-shape rapat dan kecocokan kapasitas bucket memastikan ritase pemuatan berjalan stabil.

Formulasi Pokok Produktivitas Wheel Loader

Produktivitas wheel loader pada dasarnya mengukur berapa banyak volume material gembur yang mampu disendok dan ditumpahkan ke dalam armada angkut selama satu jam kerja penuh. Formulasi matematisnya menggabungkan faktor waktu edar per siklus, volume bucket teoritis, rasio keterisian material, serta efisiensi kerja aktual di tempat kerja.

P_{LCM} = (\frac{3600}{C T}) \times (q_{1} \times BFF) \times E

Rincian notasi rumus produktivitas gembur tersebut meliputi:

$P_{LCM}$ : Produktivitas gembur aktual ( $LCM/jam$ ).
3600: Jumlah detik dalam kurun waktu satu jam operasi.
$C T$ : Waktu edar siklus penuh wheel loader dalam satuan detik.
$q_{1}$ : Kapasitas nominal bucket sesuai data lembar spesifikasi alat ( $m^{3}$ ).
$BFF$ : Bucket Fill Factor atau koefisien keterisian ruang bucket.
$E$ : Efisiensi kerja lapangan, dengan angka standar 0,83 untuk 50 menit kerja produktif per jam.

Konversi Volume Insitu dan Berat Tonase

Hasil perhitungan dalam satuan meter kubik lepas (LCM) sering kali harus dikonversi ke kondisi padat insitu (BCM) untuk keperluan rekonsiliasi tambang, atau ke satuan berat bersih (Ton) bagi transaksi timbangan komersial.

\begin{matrix} P_{BCM} & = P_{LCM} \times SF \\ P_{Ton} & = P_{LCM} \times {Density}_{Loose} \end{matrix}

Nilai $SF$ (Swell Factor) menyatakan perbandingan pengembangan volume material ( $SF < 1, 0$ ), sedangkan ${Density}_{Loose}$ menyatakan berat jenis timbunan material gembur dalam satuan ton per meter kubik.

Komponen Waktu Edar dan Karakteristik Keterisian Bucket

Waktu edar satu siklus wheel loader ditentukan oleh akumulasi lima tahapan manuver mekanis mulai dari penetrasi tumpukan hingga posisi siap kembali.

Klik untuk melihat rincian siklus manuver dan tabel BFF

C T = t_{gali} + t_{mundur/putar} + t_{maju/muat} + t_{dump} + t_{mundur/kembali}

$t_{gali}$ (5–10 detik): Gerakan maju mendorong tumpukan stockpile, penetrasi hidrolik, dan mengeruk bucket ke atas.
$t_{mundur/putar}$ (5–8 detik): Mundur menjauhi tebing tumpukan material sembari membelokkan roda membentuk sudut V.
$t_{maju/muat}$ (5–8 detik): Melaju maju mendekati bak penampung dump truck sembari mengangkat boom hidrolik ke titik tuang.
$t_{dump}$ (3–5 detik): Memutar balik bucket untuk mencurahkan muatan ke dalam bak truk secara merata.
$t_{mundur/kembali}$ (5–8 detik): Mundur menjauhi truk, menurunkan lengan boom, dan berputar lurus mengarah kembali ke stockpile.

Pada jarak manuver pendek ( $\leq 10 meter$ ), standar pabrikan menetapkan kisaran waktu edar normal antara 30 hingga 42 detik, dengan angka rata-rata ideal lapangan sebesar 35 detik.

Karakteristik fisik butiran tanah atau batuan menentukan besarnya persentase pengisian bilah bucket ( $BFF$ ):

Tingkat Kemudahan	Nilai BFF	Ciri Material Lapangan
Sangat Mudah	1,00 – 1,10	Pasir dan kerikil lembap bercampur, butiran tanah terurai seragam, mudah munjung di atas bucket.
Sedang	0,90 – 1,00	Pasir kering lepas, agregat pecah halus (crushed stone), tanah gembur tanpa bongkahan.
Sulit	0,80 – 0,90	Batuan hasil peledakan (shot rock), batuan bersudut tajam berukuran sedang.
Sangat Sulit	0,60 – 0,75	Batuan bongkahan besar (boulder), formasi batuan pejal tidak beraturan.

Simulasi Perhitungan Wheel Loader Kelas Menengah

Berikut adalah simulasi kasus teknis untuk unit wheel loader kelas medium (seperti Komatsu WA380 atau Caterpillar 966) yang beroperasi pada area pemuatan pasir dan kerikil ke armada truk tambang.

Variabel Teknis	Parameter Terukur	Keterangan Operasional
Kapasitas Nominal Bucket ( $q_{1}$ )	3,5 m³	Volume spesifikasi bawaan pabrik
Faktor Pengisian Bucket ( $BFF$ )	0,95 (95%)	Material campuran pasir dan kerikil gembur
Berat Jenis Gembur ( ${Density}_{Loose}$ )	1,6 ton/LCM	Hasil pengujian densitas timbunan lepas
Faktor Pengembangan ( $SF$ )	0,85	Koefisien rasio pemadatan tanah asli
Waktu Edar Terukur ( $C T$ )	34 detik	Lintasan V-shape rapat berjarak 6 meter
Efisiensi Kerja Aktual ( $E$ )	0,83	Ekuivalen 50 menit kerja per jam kerja shift

Tahapan Perhitungan Bertahap

Menghitung Kapasitas Nyata Bucket ( $q$ ):
$q = q_{1} \times BFF = 3, 5 \times 0, 95 = 3, 325 LCM$
Menghitung Frekuensi Siklus per Jam:
$Siklus/jam = \frac{3600}{34} \approx 105, 88 kali/jam$
Menghitung Produktivitas Volume Gembur ( $P_{LCM}$ ):
$P_{LCM} = 105, 88 \times 3, 325 \times 0, 83 = 292, 23 LCM/jam$
Mengonversi ke Volume Insitu Asli ( $P_{BCM}$ ):
$P_{BCM} = 292, 23 \times 0, 85 = 248, 40 BCM/jam$
Mengonversi ke Bobot Tonase Bersih ( $P_{Ton}$ ):
$P_{Ton} = 292, 23 \times 1, 6 = 467, 57 ton/jam$

Kunci Optimasi Kinerja Wheel Loader di Lapangan

Meraih angka produksi yang tinggi secara konsisten bukan semata-mata memacu putaran mesin, melainkan menata posisi titik kerja secara geometris agar setiap gerakan hidrolik menghasilkan tumpahan material maksimal.

Klik untuk melihat detail teknis / langkah lanjutan

Menjaga Jarak Manuver Minimal (Tight V-Shape): Posisikan dump truck membentuk sudut antara 45 hingga 60 derajat terhadap garis hadap timbunan material. Jarak mundur wheel loader tidak boleh melebihi 1,5 hingga 2 kali panjang badan loader itu sendiri (sekitar 5 sampai 8 meter). Setiap penambahan jarak manuver mundur akan memperpanjang waktu edar secara drastis dan mempercepat degradasi kompon tapak ban.
Kesesuaian Ukuran Bucket dan Bak Truk (Pass Matching): Pastikan perbandingan kapasitas bak dump truck terhadap kapasitas nyata bucket loader berada pada angka rasio yang ideal:
$Jumlah Pass = \frac{Kapasitas Bak Truk}{Kapasitas Nyata Bucket Loader}$
Rentang terbaik adalah 3 hingga 5 pass per unit truk. Bila muatan penuh tercapai di bawah 2 pass, risiko pemuatan timpang dan lonjakan beban dinamis suspensi truk menjadi sangat tinggi. Sebaliknya, bila pengisian membutuhkan lebih dari 6 pass, loader akan tertahan terlalu lama pada satu truk sehingga ritase armada angkut terganggu.
Pemeliharaan Kebersihan Lantai Pemuatan (Floor Maintenance): Lantai kerja di sekitar stockpile harus dijaga agar tetap rata, padat, dan bebas dari genangan air maupun ceceran batuan tajam. Permukaan lantai yang bergelombang memicu roda selip berputar di tempat (wheel spin), yang tidak hanya membuang tenaga mesin dan bahan bakar tetapi juga berpotensi merobek ban karet loader dalam waktu singkat.

Melalui perpaduan kontrol siklus manuver rapat, kepatuhan rasio pass matching, serta perawatan kondisi lantai kerja, operasional pemuatan material dapat mencapai produktivitas puncak dengan biaya perawatan ban dan bahan bakar yang tetap terkendali.
